TJF-20B/TJF-25B/TJF-30B
특징
합성수지(나일론 그라스)케이싱 채택으로 부식방지
저소음형 날개설계(유체역학적 터보형 사류날개)
경량화된 몸체 고정부의 방진고무 부착으로 시공이 용이
용도
빌딩, 아파트, 호텔, 병원 등의 일반 환기용
열악한 환경, 정화조, 지하시설 등의 급배기용
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TJF-20B | Ø250 | 1/220/60 | 0.36 | 4 | 57 | 840 | 20 | 1,615 | 54 | 4.5 |
| 1/220/50 | 0.31 | 55 | 720 | 15 | 1,410 | |||||
| TJF-25B | Ø320 | 1/220/60 | 0.43 | 4 | 91 | 1,440 | 30 | 1,625 | 58 | 6.8 |
| 1/220/50 | 0.38 | 73 | 1,220 | 23 | 1,420 | |||||
| TJF-30B | Ø350 | 1/220/60 | 1.12 | 4 | 240 | 2,520 | 40 | 1,660 | 62 | 10.8 |
| 1/220/50 | 0.87 | 170 | 2,410 | 30 | 1,425 |

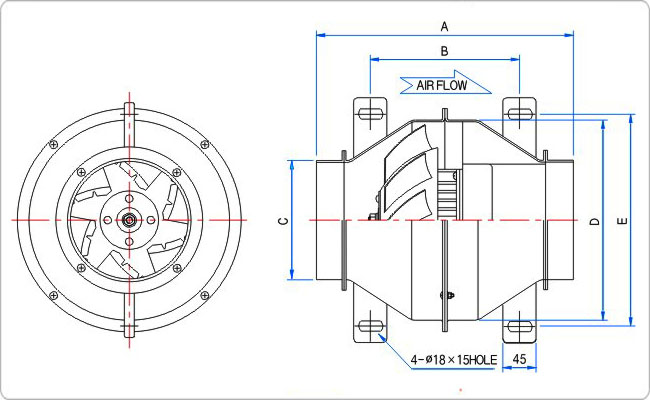

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E |
|---|---|---|---|---|---|
| TJF-20B | 295 | 140 | Ø198 | 268 | 300 |
| TJF-25B | 350 | 180 | Ø248 | 338 | 350 |
| TJF-30B | 400 | 240 | Ø298 | 378 | 393 |

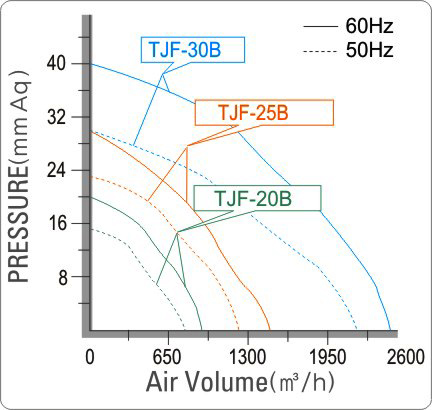

성능곡선
