ITC-230GS/GT, ITC-250GS/GT, ITC-300GS/GT
특징
일체형 케이스 설계로 소음 및 진동 최소화
고정압, 고풍량
흡입 및 토출 플렌지 치수가 동일해 덕트공사 용이
방향에 관계없이 흡입구 설치 및 다중흡입장치 가능
외형의 각형 구조로 시공성 향상
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용
사양 (specification)
| 모델 | 전원 (∮/V/Hz) |
구분 | 전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| ITC-230GS | 1/220/60 | 개방시 | 1.3 | 6 | 450 | 2,100 | 30 | 1,160 | 61 | 26.0 |
| 매입시 | 0.9 | 320 | 1,800 | 24 | 1,130 | |||||
| 1/220/50 | 개방시 | 1.2 | 6 | 270 | 1,680 | 20 | 960 | |||
| 매입시 | 0.8 | 190 | 1,440 | 16 | 940 | |||||
| ITC-230GT | 3/220-380/60 | 개방시 | 1.0/0.6 | 6 | 338 | 2,100 | 30 | 1,150 | 61 | 26.0 |
| 매입시 | 0.7/0.4 | 240 | 1,800 | 24 | 1,125 | |||||
| 3/220-380/50 | 개방시 | 0.6/0.36 | 6 | 294 | 1,680 | 20 | 950 | |||
| 매입시 | 0.6/0.36 | 170 | 1,440 | 16 | 920 | |||||
| ITC-250GS | 1/220/60 | 개방시 | 2.8 | 6 | 900 | 3,800 | 35 | 1,110 | 63 | 33.0 |
| 매입시 | 2.3 | 570 | 2,900 | 35 | 1,060 | |||||
| 1/220/50 | 개방시 | 1.68 | 6 | 540 | 3,040 | 24 | 940 | |||
| 매입시 | 1.68 | 340 | 2,320 | 24 | 920 | |||||
| ITC-250GT | 3/220-380/60 | 개방시 | 2.6/1.6 | 6 | 684 | 3,800 | 35 | 1,120 | 63 | 33.0 |
| 매입시 | 2.6/1.6 | 560 | 2,900 | 35 | 1,080 | |||||
| 3/220-380/50 | 개방시 | 1.56/0.96 | 6 | 478 | 3,040 | 24 | 945 | |||
| 매입시 | 1.56/0.96 | 390 | 2,320 | 24 | 920 | |||||
| ITC-300GS | 1/220/60 | 개방시 | 5.9 | 6 | 1,100 | 6,500 | 50 | 1,120 | 68 | 51.0 |
| 매입시 | 5.6 | 1,090 | 4,500 | 50 | 1,100 | |||||
| 1/220/50 | 개방시 | 4.0 | 6 | 780 | 5,490 | 37 | 960 | |||
| 매입시 | 4.0 | 710 | 3,800 | 37 | 930 | |||||
| ITC-300GT | 3/220-380/60 | 개방시 | 5.7/3.4 | 6 | 1,100 | 6,500 | 50 | 1,145 | 68 | 51.0 |
| 매입시 | 5.7/3.4 | 1,040 | 4,500 | 50 | 1,120 | |||||
| 3/220-380/50 | 개방시 | 3.8/2.3 | 6 | 720 | 5,490 | 37 | 970 | |||
| 매입시 | 3.8/2.3 | 680 | 3,800 | 37 | 950 |

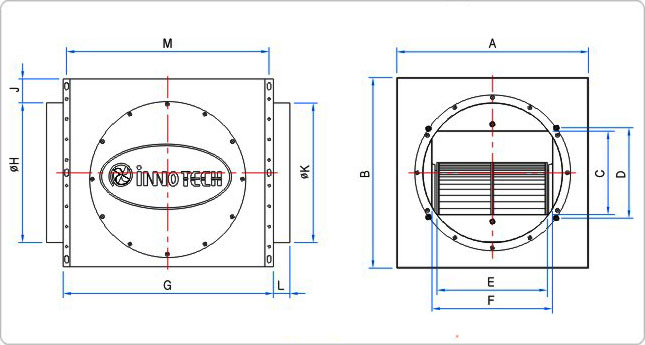

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| H | J | K | L | M | N | - | |
| ITC-230GS ITC-230GT | 450 | 450 | 230 | 287 | 300 | 330 | 500 |
| 298 | 40 | 298 | 45 | 500 | 112 | - | |
| ITC-250GS ITC-250GT |
500 | 500 | 240 | 320 | 300 | 330 | 500 |
| 348 | 77 | 348 | 45 | 500 | 75 | - | |
| ITC-300GS ITC-300GT |
600 | 600 | 275 | 390 | 365 | 390 | 650 |
| 398 | 83 | 398 | 45 | 650 | 119 | - |

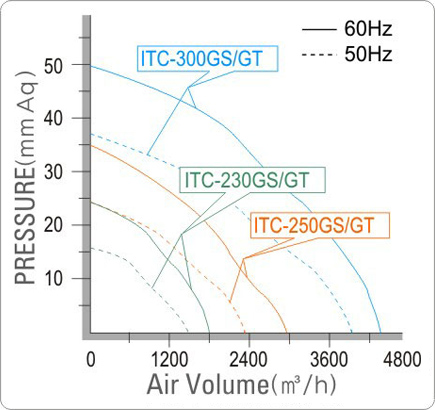

성능곡선
