TIS-390GT/ TIS-390HT
특징
모타 밀폐형 플랜지(실용신안등록) 채택
저소음형 날개 및 케이싱 설계로 저소음 고효율화
모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이
설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이
외형의 각형 구조로 시공성 향상
알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용
각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등
사양 (specification)
| 모델 | 날개크기 (mm) |
구분 | 전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIS-390GT | Ø390×170 | 3/220-380/60 | 9.5/7.5 | 6 | 3,500 | 11,800 | 42 | 1,150 | 69 | 68 |
| 3/220-380/50 | 8.7/4.9 | 2,270 | 9,900 | 31 | 980 | |||||
| TIS-390HT | Ø390×170 | 3/220-380/60 | 5.1/2.9 | 8 | 1,700 | 7,800 | 22 | 880 | 65 | 68 |
| 3/220-380/50 | 4.3/2.6 | 1,428 | 6,550 | 17 | 755 |
치수(Dimensions / unit :mm)

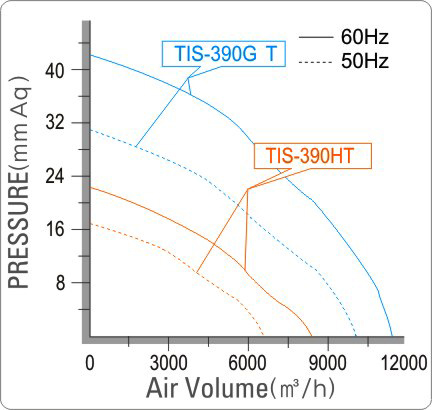

성능곡선
