TIS-310GS/TIS-310GT/TIS-370GS/TIS-370GT
특징
모타 밀폐형 플랜지(실용신안등록) 채택
저소음형 날개 및 케이싱 설계로 저소음 고효율화
모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이
설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이
외형의 각형 구조로 시공성 향상
알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용
각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등
사양 (specification)
| 모델 | 날개크기 (mm) |
구분 | 전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIS-310GS | Ø310×165 | 1/220/60 | 5.8 | 6 | 1,200 | 5,670 | 21 | 1,130 | 65 | 51 |
| 1/220/50 | 4.9 | 890 | 4,875 | 16 | 950 | |||||
| TIS-310GT | Ø310×165 | 3/220-380/60 | 4.1/2.4 | 6 | 1,200 | 5,670 | 21 | 1,135 | 65 | 51 |
| 3/220-380/50 | 3.3/1.8 | 830 | 4,875 | 16 | 955 | |||||
| TIS-370GS | Ø370×165 | 1/220/60 | 11.4 | 6 | 2,400 | 8,580 | 40 | 1,115 | 67 | 54 |
| 1/220/50 | 8.7 | 1,790 | 7,200 | 30 | 965 | |||||
| TIS-370GT | Ø370×165 | 3/220-380/60 | 9.2/5.8 | 6 | 2,400 | 8,580 | 40 | 1,110 | 67 | 54 |
| 3/220-380/50 | 7.1/3.7 | 1,690 | 7,200 | 30 | 960 |

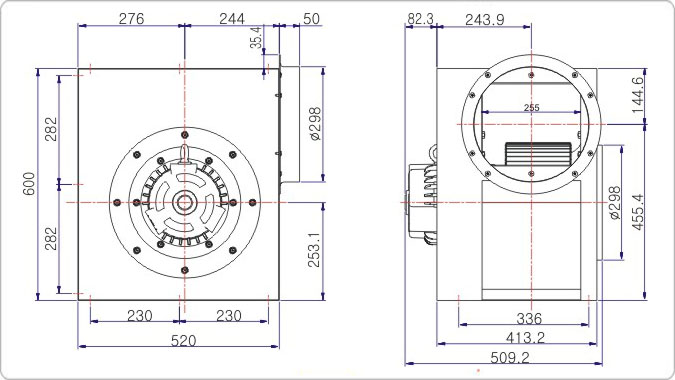

치수(Dimensions / unit :mm)※TIS-310GS, TIS-310GT
치수(Dimensions / unit :mm)※TIS-370GS, TIS-370GT

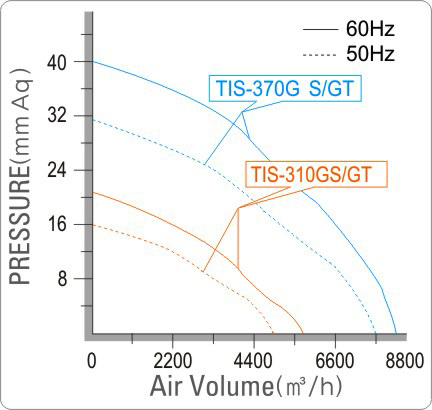

성능곡선
