TIS-F190FS/TIS-F190FT
특징
중간 차단팬 부착 고온용 시로코-팬(흡입온도 150℃ 까지 사용가능)
저소음형 날개 및 케이싱 설계로 저소음 고효율화
모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이
설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이
외형의 각형 구조로 시공성 향상
알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용
각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등
사양 (specification)본 제품은 50/60Hz 겸용입니다.
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
극수 (P) |
전류 (A) |
입력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIS-F190FS | Ø180×110 | 1/220/60 | 4 | 1.6 | 360 | 1,260 | 31 | 1,530 | 56 | 12.6 |
| 1/220/50 | 1.3 | 288 | 1,090 | 24 | 1,410 | |||||
| TIS-F190FT | 3/220-380/60 | 4 | 2.1/1.2 | 348 | 1,260 | 31 | 1,510 | 56 | 12.6 | |
| 3/220-380/50 | 0.9/0.7 | 278 | 1,090 | 24 | 1,395 |
치수(Dimensions / unit :mm)

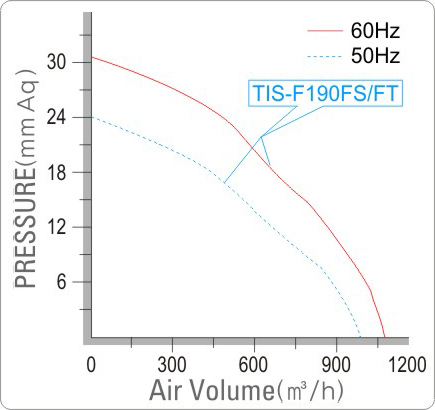

성능곡선
