TIS-S250GS/GT, TIS-S280FS/FT, TIS-S290FS/FT
특징
스테인레스 케이스 채택으로 열악한 환경에 설치 가능
모타 밀폐형 플랜지(실용신안등록) 채택
저소음형 날개 및 케이싱 설계로 저소음 고효율화
외형의 각형 구조로 시공성 향상
알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,공기조화,
냉난방송풍, 급배기용
각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등
사양 (specification)※ 본 제품은 50/60Hz 겸용입니다.
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
극수 (P) |
전류 (A) |
입력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIS-S250GS | Ø250×130 | 1/220/60 | 6 | 2.1 | 428 | 2,520 | 25 | 1,130 | 60 | 20.3 |
| 1/220/50 | 1.9 | 342 | 2,190 | 19 | 985 | |||||
| TIS-S250GT | 3/220-380/60 | 6 | 2.1/1.4 | 410 | 2,520 | 25 | 1,150 | 60 | 20.3 | |
| 3/220-380/50 | 2.3/1.4 | 328 | 2,190 | 19 | 990 | |||||
| TIS-S280FS | Ø250×130 | 1/220/60 | 4 | 5.8 | 1,280 | 3,600 | 45 | 1,730 | 64 | 22.3 |
| 1/220/50 | 5.2 | 935 | 3,060 | 35 | 1,450 | |||||
| TIS-S280FT | 3/220-380/60 | 4 | 4.1/2.4 | 1,280 | 3,600 | 45 | 1,710 | 64 | 22.3 | |
| 3/220-380/50 | 2.9/1.7 | 890 | 3,060 | 35 | 1,455 | |||||
| TIS-S290FS | Ø250×150 | 1/220/60 | 4 | 6.8 | 1,420 | 4,680 | 53 | 1,690 | 72 | 25.0 |
| 1/220/50 | 5.9 | 1,190 | 3,970 | 41 | 1,450 | |||||
| TIS-S290FT | 3/220-380/60 | 4 | 4.7/2.8 | 1,420 | 4,680 | 53 | 1,710 | 72 | 25.0 | |
| 3/220-380/50 | 4.9/2.7 | 1,205 | 3,970 | 41 | 1,460 |
치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G | H | 접속덕트 (duct size) |
|---|---|---|---|---|---|---|---|---|---|
| J | K | L | M | N | O | P | Q | ||
| TIS-S250GS TIS-S250GT |
380 | 380 | 300 | 215 | Ø248 | 40 | 110 | 335 | Ø250 |
| 220 | 205 | Ø248 | 45 | 12×20 | 175 | 175 | - | ||
| TIS-S280FS TIS-S280FT |
395 | 395 | 320 | 223 | Ø248 | 40 | 110 | 362 | Ø250 |
| 252 | 230 | Ø248 | 45 | 12×20 | 175 | 200 | - | ||
| TIS-S290FS TIS-S290FT |
395 | 395 | 320 | 223 | Ø298 | 40 | 110 | 390 | Ø300 |
| 280 | 260 | Ø298 | 45 | 12×20 | 175 | 230 | - |

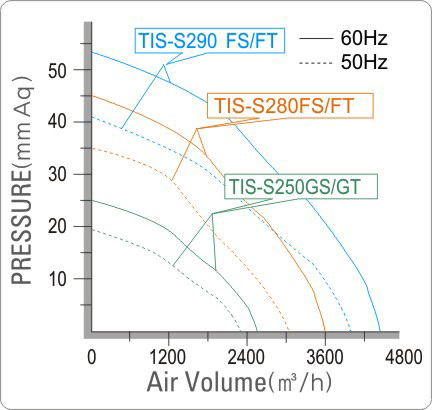

성능곡선
