TIS-140FS/TIS-160FS
특징
모타 밀폐형 플랜지(실용신안등록) 채택
저소음형 날개 및 케이싱 설계로 저소음 고효율화
모타와 날개의 직결형으로 소형, 경량화하여 취급 및 설치가 용이
설치 상태에서 모타와 날개의 분리가 가능해 점검 및 보수용이
외형의 각형 구조로 시공성 향상
알루미늄 다이케스팅 모터케이싱 채택으로 냉각효과 극대화
용도
공조설비용 : 빌딩,아파트,지하상가,공장,창고 등의 일반환기,
공기조화,냉난방송풍, 급배기용
각종 기기조립 및 기기냉각용 : 변압기,건조기,정류기 등
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
극수 (P) |
전류 (A) |
입력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIS-140FS | Ø140×70 | 1/220/60 | 4 | 0.3 | 60 | 510 | 12 | 1,365 | 42 | 4.5 |
| 1/220/50 | 0.2 | 48 | 443 | 9.3 | 1,335 | |||||
| TIS-160FS | Ø160×90 | 1/220/60 | 4 | 0.6 | 131 | 900 | 20 | 1,350 | 53 | 7.0 |
| 1/220/50 | 0.5 | 105 | 783 | 15.5 | 1,335 |

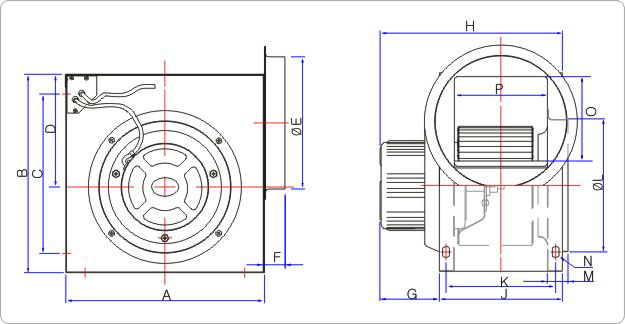

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G | H | 접속덕트 (duct size) |
|---|---|---|---|---|---|---|---|---|---|
| J | K | L | M | N | O | P | Q | ||
| TIS-140FS | 200 | 200 | 170 | 95 | Ø148 | 38 | 43 | 188 | Ø150 |
| 143 | 125 | Ø148 | 38 | 10×7 | 76 | 108 | - | ||
| TIS-160FS | 260 | 260 | 490 | 98 | Ø148 | 98 | 130 | 247 | |
| 175 | 150 | Ø148 | 40 | 10×15 | 40 | 108 | - |

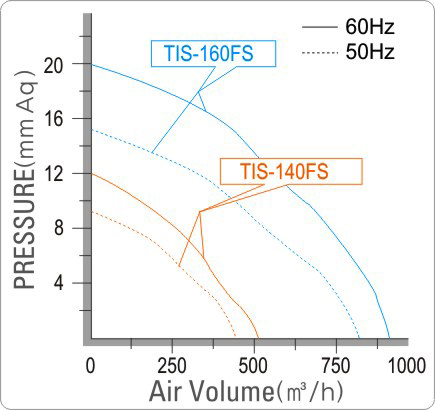

성능곡선
