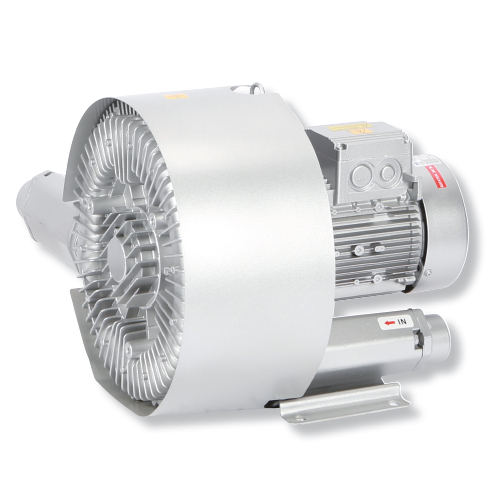

IHB-802(6마력, 6.1루베)
2단 링블로워 3상IHB-802(6마력, 6.1루베)
PERFORMANCE & SPECIFICATIONS
| 항목 | IHB-802 | 802 고효율 | ||
|---|---|---|---|---|
| 50Hz | 60Hz | 60Hz | ||
| 상수(Phase) | 3 | |||
| 모터(Motor) | HP | 5.3 | 6.1 | 5.3 |
| kW | 4 | 4.6 | 4.0 | |
| 소음(Sound Level) | dB(A) | 78 | 80 | 80 |
| 전류(Current(A)) | 220V | 17 | 17 | 16 |
| 380V | 9.8 | 9.8 | 9.2 | |
| 정격토출(Rated Pressure) | mmaq | 3500 | 3700 | 3700 |
| inch H₂O | 137.80 | 145.67 | 145.67 | |
| psig | 4.98 | 5.26 | 5.26 | |
| 정격흡입(Rated Vacuum) | mmaq | 3000 | 3500 | 3500 |
| inch H₂O | 118.11 | 137.80 | 137.80 | |
| psig | 4.27 | 4.98 | 4.98 | |
| 최대풍량(Max Air Flow) | ㎥/min | 5.2 | 6.1 | 6.1 |
| cfm | 183.6 | 215.4 | 215.4 | |
| 재질(Material) | Impeller | ALDC12.1 | ||
| Casing | ALDC12.1 | |||
| 베어링(Bearing) | Front/Rear | 6206z/6305z | ||
| 무게(Weight) | 55.2 | 55.2 | 55.2 | |
| 기동계급(Starting Class) | K | |||
| 절연계급(Insulation Class) | F | |||
상기특성은 온도 20℃, 기압 1,013mbar의 표준상태를 기준으로 표시된 값입니다.
각 특성치의 허용하는 범위는 ±10% 입니다.
소음은 흡,토출구를 완전 개방 후 1.5m 거리에서 측정한 수치입니다.
내부식성 처리, 방폭형모터 사용 등 별도의 처리를 요하는 제품에 대해서는 문의 바랍니다.

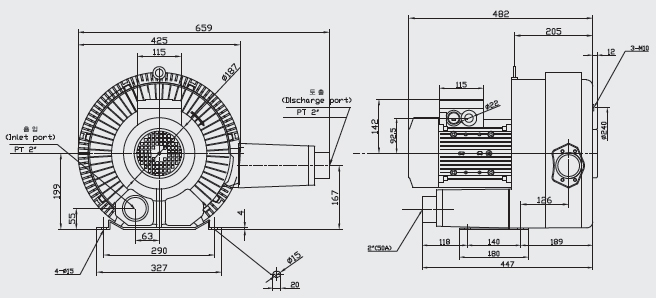

성능 개선을 위하여 사전 고지없이 외형이 변경될 수 있습니다.The dimension can be changed for improvement without notice.

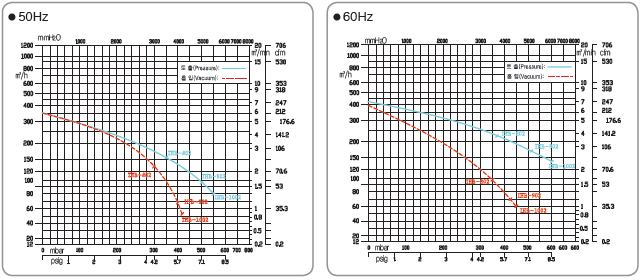

PERFORMANCE CURVES
곡선의 아랫부분을 포함한 곡선상에서는 연속운전이 가능하나 정격압력근처에서의 연속운전은 과열에 의한 모터손상의 염려가
있으므로 릴리프 밸브의 설치 등 적절한 대책이 필요합니다.
액세서리 페이지를 참고하세요.
곡선상 특정치의 허용오차는 ±10% 입니다.
