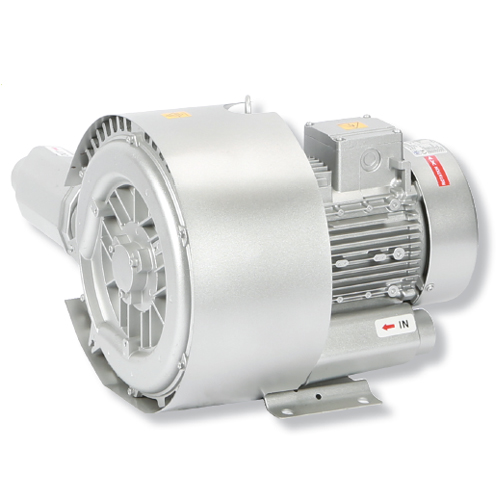

IHB-402(3마력)
2단 링블로워 3상IHB-402(3마력)
PERFORMANCE & SPECIFICATIONS
| 항목 | IHB-402 | 402 고효율 | ||
|---|---|---|---|---|
| 50Hz | 60Hz | 60Hz | ||
| 상수(Phase) | 3 | |||
| 모터(Motor) | HP | 3.0 | 3.4 | 3.4 |
| kW | 2.2 | 2.55 | 2.55 | |
| 소음(Sound Level) | dB(A) | 68 | 75 | 75 |
| 전류(Current(A)) | 220V | 9.8 | 9.5 | 10.7 |
| 380V | 5.7 | 5.5 | 6.2 | |
| 정격토출(Rated Pressure) | mmaq | 3500 | 4000 | 4000 |
| inch H₂O | 137.80 | 157.48 | 157.48 | |
| psig | 4.98 | 5.69 | 5.69 | |
| 정격흡입(Rated Vacuum) | mmaq | 2600 | 3000 | 3000 |
| inch H₂O | 102.36 | 118.11 | 118.11 | |
| psig | 3.70 | 4.27 | 4.27 | |
| 최대풍량(Max Air Flow) | ㎥/min | 2.5 | 3.2 | 3.2 |
| cfm | 88.3 | 113.0 | 113.0 | |
| 재질(Material) | Impeller | ALDC12.1 | ||
| Casing | ALDC12.1 | |||
| 베어링(Bearing) | Front/Rear | 6204z/6205zz | ||
| 무게(Weight) | 35.8 | 35.8 | 35.8 | |
| 기동계급(Starting Class) | K | |||
| 절연계급(Insulation Class) | F | |||
상기특성은 온도 20℃, 기압 1,013mbar의 표준상태를 기준으로 표시된 값입니다.
각 특성치의 허용하는 범위는 ±10% 입니다.
소음은 흡,토출구를 완전 개방 후 1.5m 거리에서 측정한 수치입니다.
내부식성 처리, 방폭형모터 사용 등 별도의 처리를 요하는 제품에 대해서는 문의 바랍니다.

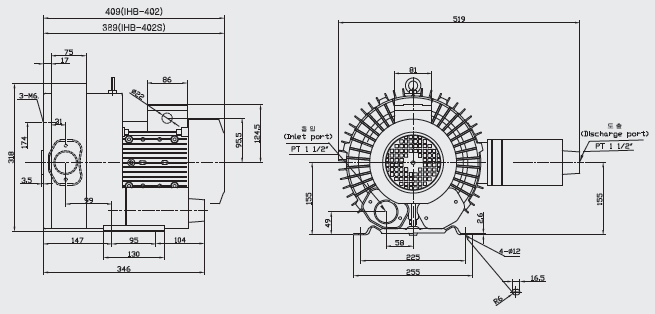

성능 개선을 위하여 사전 고지없이 외형이 변경될 수 있습니다.The dimension can be changed for improvement without notice.

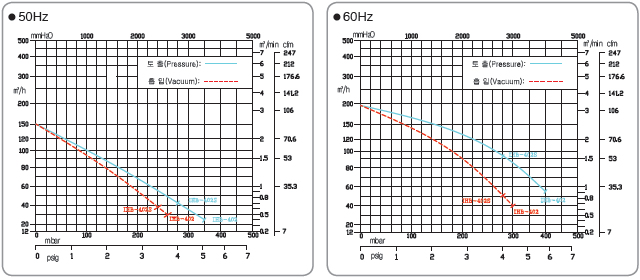

PERFORMANCE CURVES
곡선의 아랫부분을 포함한 곡선상에서는 연속운전이 가능하나 정격압력근처에서의 연속운전은 과열에 의한 모터손상의 염려가
있으므로 릴리프 밸브의 설치 등 적절한 대책이 필요합니다.
액세서리 페이지를 참고하세요.
곡선상 특정치의 허용오차는 ±10% 입니다.
