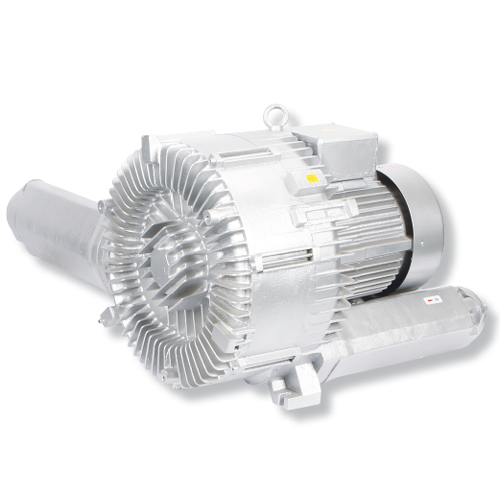

IHB-1302(20마력, 22루베)
2단 링블로워 3상IHB-1302(20마력, 22루베)
PERFORMANCE & SPECIFICATIONS
| 항목 | IHB-1302 | 1302 고효율 | ||
|---|---|---|---|---|
| 50Hz | 60Hz | 60Hz | ||
| 상수(Phase) | 3 | |||
| 모터(Motor) | HP | 20 | 20.7 | 20.4 |
| kW | 15 | 15.5 | 15.3 | |
| 소음(Sound Level) | dB(A) | 80 | 88 | 88 |
| 전류(Current(A)) | 220V | 54 | 54 | 53.6 |
| 380V | 31.3 | 31.3 | 31.0 | |
| 정격토출(Rated Pressure) | mmaq | 2500 | 2500 | 2500 |
| inch H₂O | 98.43 | 98.43 | 157.48 | |
| psig | 3.56 | 3.56 | 3.56 | |
| 정격흡입(Rated Vacuum) | mmaq | 2700 | 2700 | 2700 |
| inch H₂O | 106.30 | 106.30 | 106.30 | |
| psig | 3.84 | 3.84 | 3.84 | |
| 최대풍량(Max Air Flow) | ㎥/min | 17.5 | 22 | 22 |
| cfm | 618.0 | 777.0 | 777.0 | |
| 재질(Material) | Impeller | ALDC12.1 | ||
| Casing | Cast Iron (FC-20) | |||
| 베어링(Bearing) | Front/Rear | 6308z/6308z | ||
| 무게(Weight) | 338 | 338 | 353 | |
| 기동계급(Starting Class) | H | |||
| 절연계급(Insulation Class) | F | |||
상기특성은 온도 20℃, 기압 1,013mbar의 표준상태를 기준으로 표시된 값입니다.
각 특성치의 허용하는 범위는 ±10% 입니다.
소음은 흡,토출구를 완전 개방 후 1.5m 거리에서 측정한 수치입니다.
내부식성 처리, 방폭형모터 사용 등 별도의 처리를 요하는 제품에 대해서는 문의 바랍니다.
성능 개선을 위하여 사전 고지없이 외형이 변경될 수 있습니다.The dimension can be changed for improvement without notice.

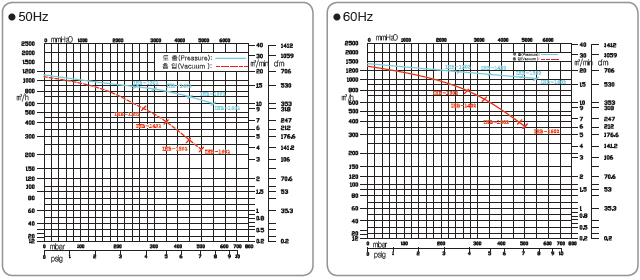

PERFORMANCE CURVES
곡선의 아랫부분을 포함한 곡선상에서는 연속운전이 가능하나 정격압력근처에서의 연속운전은 과열에 의한 모터손상의 염려가
있으므로 릴리프 밸브의 설치 등 적절한 대책이 필요합니다.
액세서리 페이지를 참고하세요.
곡선상 특정치의 허용오차는 ±10% 입니다.
