TIP-400D/TIP-500D
특징
알루미늄 다이케스팅 날개 채택으로 저소음화, 경량화, 고효율화 실현
미려한 디자인
용도
덕트연결이 용이하며, 고풍량으로 좁은 장소에서의 사용에 접합
(용접장소, 맨홀, 공사장등)
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIP-400D | Ø370 | 1/220/60 | 1.9 | 4 | 400 | 6,060 | 30 | 1,620 | 66 | 14.5 |
| 1/220/50 | 1.4 | 280 | 5,272 | 23 | 1,415 | |||||
| TIP-400DT | 3/220-380/60 | 1.5/0.9 | 400 | 6,060 | 30 | 1,650 | 66 | 14.5 | ||
| 3/220-380/50 | 1.6/1.0 | 280 | 5,272 | 23 | 1,435 | |||||
| TIP-500D | Ø470 | 1/220/60 | 4.8 | 990 | 10,560 | 39 | 1,680 | 69 | 23 | |
| 1/220/50 | 3.3 | 690 | 8,970 | 29 | 1,465 | |||||
| TIP-500DT | 3/220-380/60 | 3.2/1.9 | 990 | 10,560 | 39 | 1,690 | 69 | 23 | ||
| 3/220-380/50 | 3.1/1.8 | 690 | 8,970 | 29 | 1,455 |

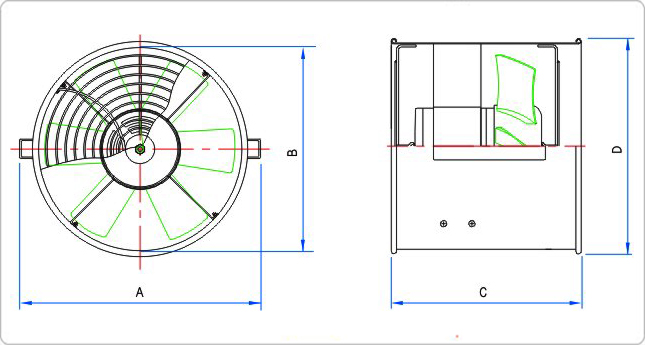

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D |
|---|---|---|---|---|
| TIP-400D | 430 | Ø385 | Ø335 | Ø398 |
| TIP-500D | 530 | Ø485 | Ø345 | Ø498 |

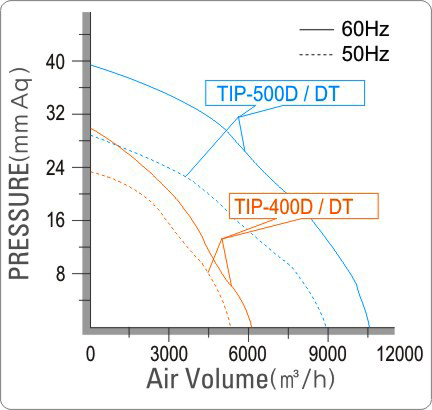

성능곡선
