TIP-200S/TIP-250S/TIP-300S/TIP-350S
특징
알루미늄 다이케스팅 날개 채택으로 저소음화, 경량화, 고효율화 실현
미려한 디자인
용도
덕트연결이 용이하며, 고풍량으로 좁은 장소에서의 사용에 접합
(용접장소, 맨홀, 공사장등)
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
전류 (A) |
극수 (P) |
소비전력 (W) |
풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TIP-200S | Ø170 | 1/220/60 | 0.8 | 2 | 190 | 1,440 | 30 | 3,280 | 61 | 5.5 |
| 1/220/50 | 0.7 | 140 | 1,250 | 23 | 2,840 | |||||
| TIP-250S | Ø230 | 1/220/60 | 1.3 | 2 | 310 | 3,060 | 38 | 3,410 | 65 | 7.6 |
| 1/220/50 | 1.1 | 230 | 2,660 | 29 | 2,950 | |||||
| TIP-300S | Ø270 | 1/220/60 | 1.9 | 2 | 440 | 3,780 | 50 | 3,300 | 67 | 11.0 |
| 1/220/50 | 1.5 | 325 | 3,280 | 38 | 2,850 | |||||
| TIP-350S | Ø320 | 1/220/60 | 4.1 | 2 | 890 | 6,900 | 80 | 3,420 | 70 | 18.0 |
| 1/220/50 | 3.1 | 658 | 6,010 | 60 | 2,960 |
치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| TIP-200S | 315 | Ø279 | Ø185 | Ø198 | 200 | 188 | 159 | 320 |
| TIP-250S | 315 | Ø355 | Ø235 | Ø248 | 200 | 238 | 197 | 375 |
| TIP-300S | 325 | Ø388 | Ø285 | Ø298 | 220 | 240 | 218 | 408 |
| TIP-350S | 370 | Ø435 | Ø335 | Ø348 | 220 | 240 | 218 | 455 |

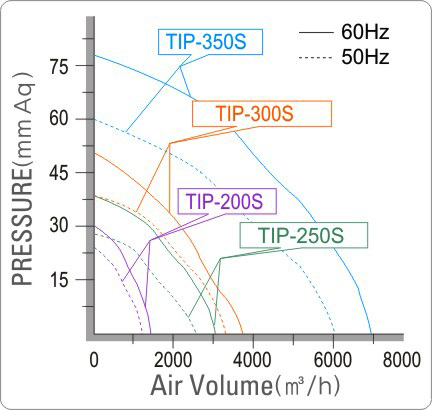

성능곡선
