TBS-230S/TBT-230S/TBS-270S/TBT-270S
특징
저소음형 날개설계(유체역학적 터보형 사류날개)
경량화된 몸체 고정부의 방진고무 부착으로 시공이 용이
용도
빌딩, 아파트, 호텔, 병원 등의 일반 환기용
열악한 환경, 정화조, 지하시설 등의 급배기용
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
전류 (A) |
극수 (P) |
소비전력 (W) |
최대풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TBS-230S | Ø205 | 1/220/60 | 1.5 | 2 | 330 | 660 | 120 | 3,440 | 83 | 12.5 |
| 1/220/50 | 1.0 | 220 | 570 | 90 | 2,970 | |||||
| TBT-230S | Ø205 | 3/220-380/60 | 1.3/0.7 | 2 | 340 | 660 | 120 | 3,300 | 83 | 12.5 |
| 3/220-380/50 | 1.5/0.8 | 260 | 570 | 90 | 2,850 | |||||
| TBS-270S | Ø245 | 1/220/60 | 3.1 | 2 | 680 | 1,200 | 170 | 3,430 | 80 | 15.5 |
| 1/220/50 | 2.3 | 500 | 1,080 | 130 | 2,960 | |||||
| TBT-270S | Ø245 | 3/220-380/60 | 2.1/1.2 | 2 | 670 | 1,200 | 170 | 3,430 | 80 | 15.5 |
| 3/220-380/50 | 3.5/2.0 | 720 | 1,500 | 165 | 2,960 |

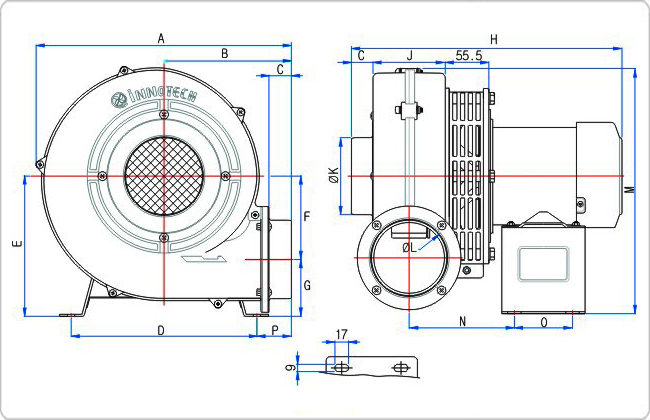

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| J | K | L | M | N | O | P | - | |
| TBS/T-230S | 319 | 159 | 28 | 232 | 175 | 104 | 72 | 349 |
| 91 | 98 | 98 | 312 | 139 | 74 | 43 | - | |
| TBS/T-270S | 382 | 195 | 37 | 258 | 221.5 | 127 | 94.5 | 390 |
| 115 | 125 | 125 | 392 | 142 | 74 | 71 | - |

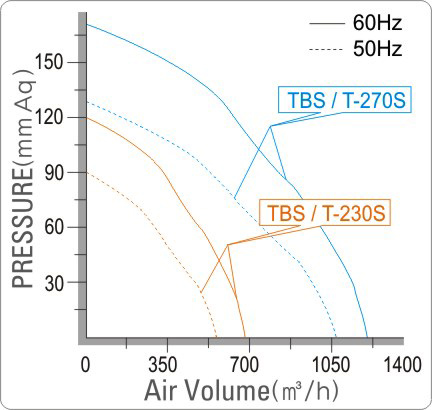

성능곡선
