TBS-230/TBT-230/TBS-270/TBT-270
특징
고풍압을 요하는 장소에 적합한 기종으로 강력한 흡입력과 토출되는
풍압이 큼
알미늄 다이케스팅 케이스의 견고한 구조로 취급 및 설치가 용이하다
용도
일반 환기용: 공장, 빌딩, 아파트, 식당, 창고 등
산업용: 공기조화, 냉난방 송품, 급비기용
사양 (specification)
| 모델 | 날개크기 (mm) |
전원 (∮/V/Hz) |
전류 (A) |
극수 (P) |
소비전력 (W) |
최대풍량 (㎥/h) |
정압 (mmAq) |
회전수 (rpm) |
소음 (dB) |
중량 (Kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TBS-230 | Ø205 | 1/220/60 | 1.5 | 2 | 330 | 660 | 120 | 3,440 | 83 | 12 |
| 1/220/50 | 1.0 | 220 | 570 | 90 | 2,970 | |||||
| TBT-230 | Ø205 | 3/220-380/60 | 1.3/0.7 | 2 | 340 | 660 | 120 | 3,300 | 83 | 12 |
| 3/220-380/50 | 1.5/0.8 | 260 | 570 | 90 | 2,850 | |||||
| TBS-270 | Ø245 | 1/220/60 | 3.1 | 2 | 680 | 1,200 | 170 | 3,430 | 80 | 15 |
| 1/220/50 | 2.3 | 500 | 1,080 | 130 | 2,960 | |||||
| TBT-270 | Ø245 | 3/220-380/60 | 2.1/1.2 | 2 | 670 | 1,200 | 170 | 3,430 | 80 | 15 |
| 3/220-380/50 | 1.8/1.1 | 470 | 1,080 | 130 | 2,960 |

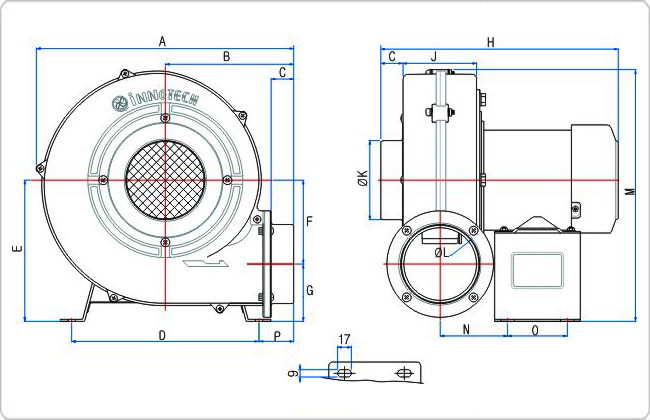

치수(Dimensions / unit :mm)
| 모델 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| J | K | L | M | N | O | P | - | |
| TBS/T-230 | 315 | 159 | 28 | 232 | 175 | 104 | 72 | 294 |
| 91 | 98 | 98 | 312 | 139 | 74 | 43 | - | |
| TBS/T-270 | 379 | 159 | 37.5 | 260 | 218.5 | 128 | 90.5 | 335 |
| 115 | 125 | 125 | 392 | 87.5 | 74 | 68.5 | - |

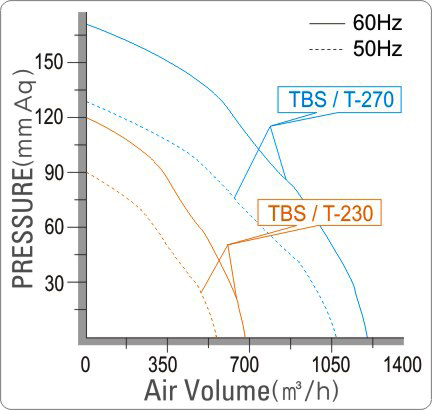

성능곡선
